Bản vẽ nội thất nhà phố: hồ sơ cần có trước khi thi công
Từ mặt bằng, cao độ đến vật liệu, chi tiết và phối hợp điện nước: cách đọc danh mục hồ sơ nội thất nhà phố và chốt đúng phạm vi trước khi triển khai.
Một bộ bản vẽ nội thất nhà ở dùng được cần giúp chủ nhà duyệt phương án, đơn vị thi công hiểu phần phải làm và các bên kiểm tra khi bàn giao. Với nhà phố có đồ đặt riêng, giá trị của hồ sơ nằm ở việc những quyết định về công năng, vật liệu và chi tiết đã được ghi rõ đến đâu.
Trước khi hỏi có bao nhiêu phối cảnh, hãy hỏi: nhận những bản vẽ nào, dùng ở bước nào và ai chịu trách nhiệm cập nhật khi thay đổi? Đây là checklist D.HOUSE đề xuất để bạn trao đổi phạm vi trước khi ký hợp đồng thiết kế.
Chốt danh mục hồ sơ trước khi bắt đầu vẽ
Mỗi công trình có phạm vi khác nhau. Cải tạo riêng khu bếp không thể dùng cùng danh mục với thiết kế nội thất toàn nhà. Hãy liệt kê từng tầng, từng phòng, đồ giữ lại và phần làm mới; sau đó mới thống nhất đầu ra.
RIBA Plan of Work tổ chức công việc thiết kế–xây dựng theo giai đoạn và thông tin cần trao đổi. Áp dụng vào cuộc trao đổi nội thất, nên làm rõ bộ nào để duyệt phương án, bộ nào để báo giá và bộ nào cần tiếp tục triển khai cho sản xuất. Checklist dưới đây là đề xuất phạm vi, không phải danh mục bắt buộc cho mọi hợp đồng.
| Nhóm hồ sơ | Thông tin nên làm rõ |
|---|---|
| Hiện trạng và mặt bằng | Kích thước kiểm tra, đồ giữ lại, bố trí đồ mới và lối đi. |
| Phối cảnh, định hướng vật liệu | Các góc đủ hiểu phương án; bảng màu và mẫu bề mặt dự kiến. |
| Mặt đứng, mặt cắt, chi tiết | Kích thước, cao độ, vị trí tiếp giáp và cấu tạo trong phạm vi nội thất. |
| Phối hợp hệ thống kỹ thuật | Vị trí thiết bị, điểm cấp chờ và phần cần phối hợp với điện nước, điều hòa. |
| Danh mục và phiên bản bàn giao | Mã bản vẽ, ngày sửa, mục đích phát hành và phần còn chờ chốt. |

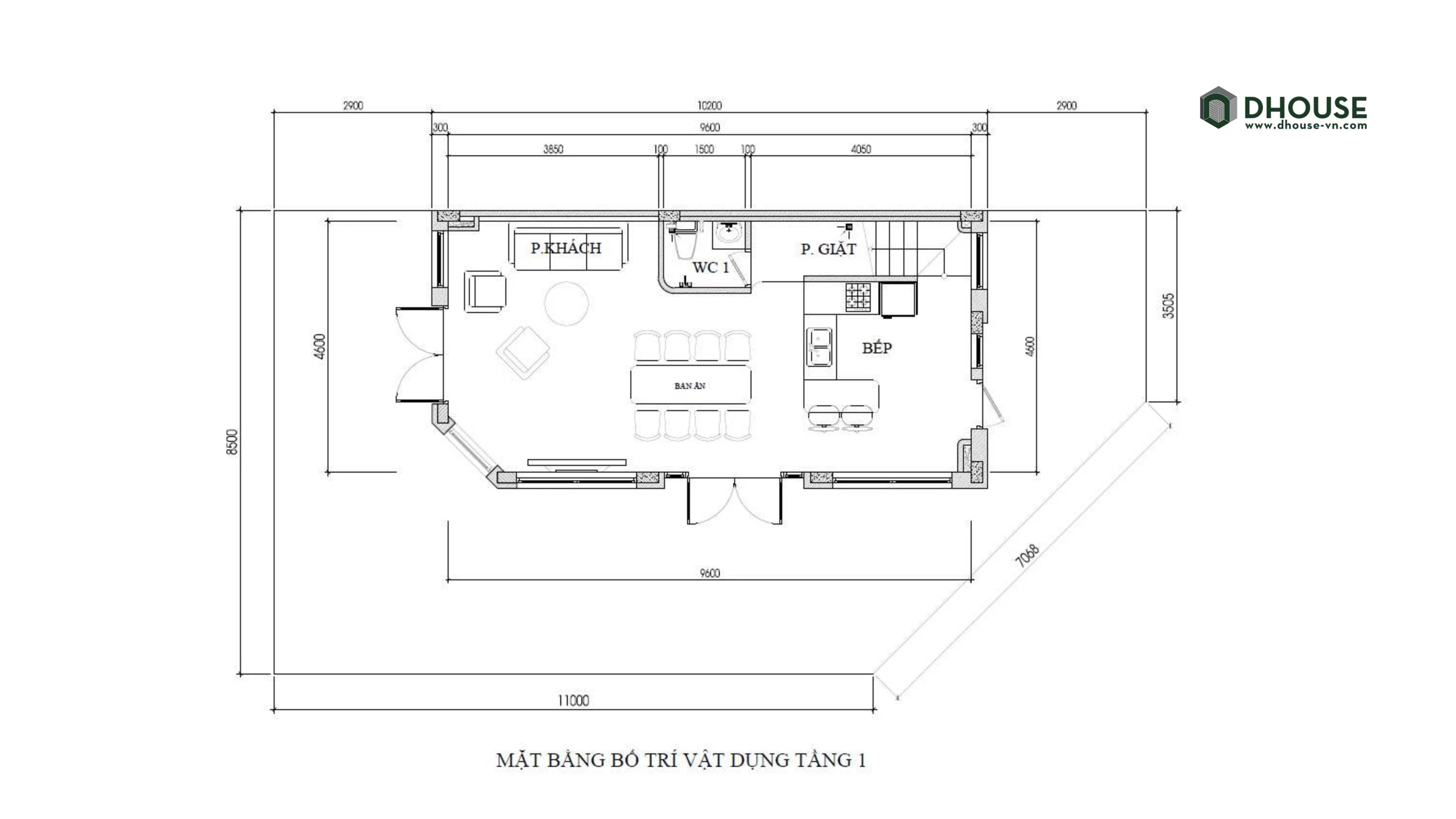

Mặt bằng: kiểm cách sử dụng trước khi duyệt hình
Lần theo một ngày sinh hoạt: từ cửa vào chỗ cất đồ, từ bếp đến bàn ăn, từ giường đến tủ áo. Kiểm việc kéo ghế, mở cánh tủ và sử dụng đồ cùng lúc. Nhà nhiều tầng còn cần thống nhất thói quen sinh hoạt giữa các tầng, thay vì mặc định mọi gia đình đều dùng cùng một cách bố trí.
Đánh dấu đồ có sẵn và thiết bị định mua ngay trên danh mục. Một chiếc tủ lạnh hoặc máy giặt đổi mẫu có thể khiến khoang đặt, đường mở cửa và vị trí cấp chờ phải kiểm lại. Số đo trên hồ sơ cần được đối chiếu hiện trạng trước khi đưa đồ đặt riêng vào sản xuất.
Cao độ, vật liệu và chi tiết: nơi hình đẹp thành việc cụ thể
Cao độ là vị trí theo chiều đứng, cần ghi theo một mốc thống nhất, chẳng hạn mặt sàn hoàn thiện của từng tầng. Hãy kiểm cao độ trần, mặt bàn, tủ treo, ổ cắm và điểm kết thúc vách. Ghi rõ mốc giúp hạn chế cách hiểu khác nhau giữa các tờ bản vẽ.
Với đồ đóng riêng, một mặt đứng đẹp vẫn cần mặt cắt tại chỗ quan trọng: cánh gặp hông tủ, tủ gặp trần, mặt bàn gặp tường hoặc đèn tích hợp trong vách. Cần chỉ ra kích thước, lớp hoàn thiện, hướng mở, phụ kiện và cách tiếp cận phần cần bảo trì.
Bảng vật liệu nên gắn mã với đúng vị trí sử dụng, mẫu duyệt và quy cách được chọn. Nếu chỉ ghi “gỗ cao cấp” hoặc “đá trắng”, hai đơn vị có thể báo giá hai sản phẩm rất khác nhau. Với vân gỗ, bề mặt bóng và màu sơn, nên xem mẫu thực dưới điều kiện ánh sáng phù hợp trước khi chốt.
Phối hợp MEP: xác định điểm giao giữa nội thất và hệ thống
MEP là các hệ cơ điện, gồm những phần như điện, cấp thoát nước, điều hòa và thông gió. Hồ sơ nội thất cần làm rõ chỗ những hệ này gặp đồ nội thất: ổ cắm sau tủ, cấp thoát nước dưới chậu, cửa thăm trên trần hoặc đường gió qua khu vực tủ.
Theo hướng dẫn phối hợp hệ thống của Autodesk, cần xét cả vật thể va nhau lẫn khoảng không dành cho lắp đặt và bảo trì. Khi rà hồ sơ, đừng chỉ hỏi thiết bị có đặt vừa hay không; hãy hỏi sau này có mở ra kiểm tra hoặc thay thế được không.
Bản định vị ổ cắm trong hồ sơ nội thất không tự thay thế phần tính toán hệ thống điện. Tương tự, vị trí chậu rửa không thay cho thiết kế cấp thoát nước. Phạm vi nên ghi rõ ai thiết kế hệ thống, ai kiểm điểm giao và ai cập nhật khi thiết bị đổi mẫu.
Shop drawing và bản vẽ thiết kế khác nhau ở mục đích sử dụng
Trong phần đồ đặt riêng, shop drawing là bản vẽ triển khai chi tiết phục vụ chế tạo và lắp đặt. Nội dung cần bám phương án đã duyệt, kích thước khảo sát và hệ vật liệu–phụ kiện thực tế của đơn vị sản xuất. Người lập, người kiểm và trình tự duyệt nên được thống nhất trước.
Ví dụ, tủ áo đã chốt hình dáng vẫn cần xác định chia khoang, phụ kiện, liên kết và cách xử lý nơi tường không vuông. Nếu xưởng đề xuất đổi cấu tạo hoặc vật liệu, hãy ghi thay đổi thành nội dung có thể đối chiếu; cập nhật cả phần giá và thời gian liên quan trước khi chấp thuận.
Ví dụ phạm vi: khu sinh hoạt chung và phòng ngủ chính
Đây là ví dụ để trao đổi phạm vi, không phải báo giá hay hồ sơ của một khách hàng cụ thể. Với nhà phố chỉ làm khách–ăn–bếp và phòng ngủ chính, danh mục có thể được chia như sau:
- Thiết kế: mặt bằng các khu được giao, phối cảnh, bảng vật liệu và bản vẽ nội thất chi tiết theo danh mục.
- Phối hợp: nhận thông tin thiết bị và hệ thống kỹ thuật để kiểm các điểm giao với tủ, vách, trần.
- Thỏa thuận riêng: thiết kế kiến trúc tổng thể, kết cấu, hệ MEP chuyên ngành, shop drawing của xưởng, giám sát thường trực hoặc hồ sơ hoàn công nếu có nhu cầu.
Trước khi nhận hồ sơ, kiểm lại năm điểm
- Danh mục khớp các tầng, phòng và hạng mục đã giao.
- Mỗi tờ có mã, tên, phiên bản và ngày phát hành để tránh dùng bản cũ.
- Vật liệu, thiết bị hoặc chi tiết chưa chốt được liệt kê rõ, có đầu mối xử lý.
- Các tờ phối cảnh, mặt bằng và chi tiết không ghi khác nhau về cùng một hạng mục.
- Định dạng PDF, file chỉnh sửa nếu có, mẫu vật liệu và phạm vi hỗ trợ sau bàn giao được thống nhất.

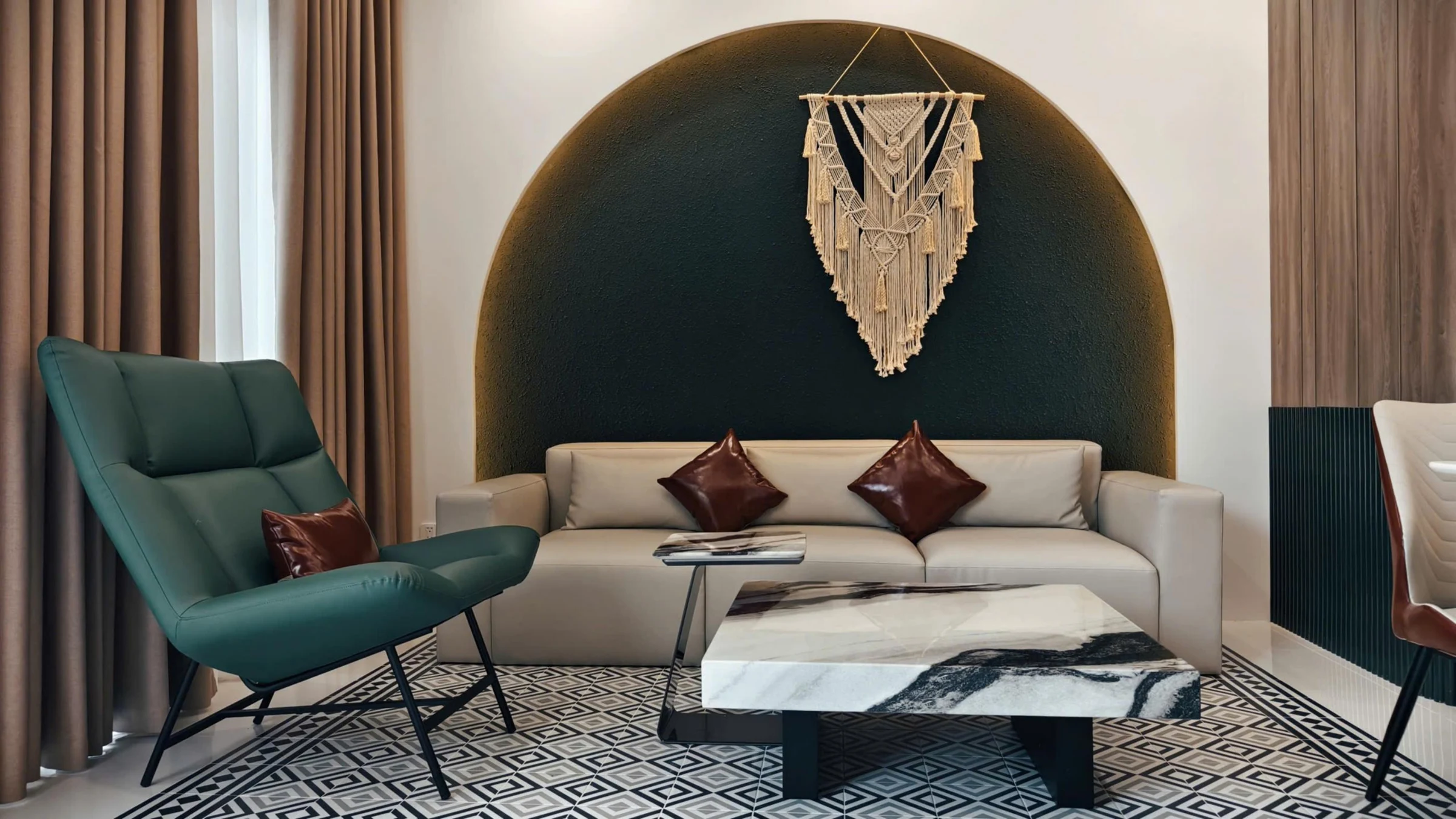

Bạn có thể xem cách đối chiếu mặt bằng, thiết kế và ảnh thực tế, rồi tham khảo cách xác định phạm vi và phí thiết kế. Nếu đã có mặt bằng, hãy gửi D.HOUSE qua Zalo cùng các phòng muốn làm và hồ sơ đang có để bắt đầu trao đổi cụ thể.
